ajax Alarmanlage Steckdosensteuerung Socket schwarz

Item num.: AR51-Schwarz

by ajax

EAN: 0856963007422

(2)

119,00 €


incl. 19,00 % VAT, free shipping
Delivery time: up to 3 days

    ajax - Steckdosensteuerung Socket (schwarz)

    Kabellose regelbare Funk-Steckdose. Sie können mit dieser Steckdosen z.B. Stehlampen, Kafeemaschinen, Waschmaschinen bequem über die App steuern.



    Socket - ist eine funkgesteuerte intelligente Steckdose mit Stromzähler in Form eines Adapters. Die Steckdose verfügt über einen europäischen Stecker (Schuko type F), der die Stromversorgung der Geräte steuert und für eine Last von bis zu 2,5 kW ausgelegt ist. Ausgestattet mit Überlastschutz, Energiezähler und Laststandsanzeige. Mit dem Ajax-Sicherheitssystem wird das Gerät über das geschützte Jeweller-Protokoll verbunden, die Kommunikationsreichweite beträgt bis zu 1000 Meter, wenn keine Hindernisse vorliegen.

    Das Ajax-Sicherheitssystem ist autark, aber der Benutzer kann es mit einem Sicherheitsunternehmen verbinden.



    Einrichtung von Szenarien mit der Ajax-App



    Funktionale Elemente

    1. Steckdose
    2. LED Rahmen
    3. QR-Code
    4. Steckdose

    Steckdose weiß

    Funktionsprinzip von Socket

    Socket aktiviert und deaktiviert die 230V-Stromversorgung nach Szenarien oder den Befehl des Sicherheitssystembenutzers über die Ajax Security System-Anwendung.

    Der Socket ist mit einem Überspannungsschutz außerhalb des Bereichs von 184 – 253 V oder Überstrom von 11 A ausgestattet. In diesem Fall wird die Stromversorgung unterbrochen, wobei die Spannung und der Strom normalisiert werden.

    Die maximale resistive Last beträgt 2,5 kW. Bei induktiver oder kapazitiver Last wird der maximale Schaltstrom bei 230 V AC auf 8 A reduziert!

    Durch die Anwendung können Sie den Verbrauch von Elektrogeräten sehen, die über den Socket verbunden sind. Es gibt einen Zähler für den Energieverbrauch.

    Anschließen des Gerätes an den Hub

    Bevor Sie die Verbindung starten:

    1. Nach den Empfehlungen der Anleitung des Hubs installieren Sie die Ajax-App auf Ihrem Smartphone. Erstellen Sie ein Konto, fügen Sie die Hub-App hinzu und erstellen Sie mindestens einen Raum.
    2. Gehen Sie in die Ajax App.
    3. Schalten Sie den Hub ein und überprüfen Sie die Internetverbindung (über Ethernet-Kabel und/oder GSM-Netzwerk).
    4. Stellen Sie sicher, dass der Hub nicht geschützt ist und nicht aktualisiert wird, während Sie seinen Status in der mobilen App anschauen.
    5. Schließen Sie den Socket an die Steckdose an und warten Sie 30 Sekunden — der LED-Rahmen blinkt grün.

    So verbinden Sie den Socket mit dem Hub:

    1. Klicken Sie in der Ajax-App auf Gerät hinzufügen.
    2. Rufen Sie das Gerät auf, scannen Sie oder geben Sie den QR-Code manuell ein (dieser ist auf dem Gehäuse und der Verpackung platziert), wählen Sie den Platzierungsraum. Klicken Sie auf Hinzufügen-der Countdown beginnt.
    3. Das Gerät muss dem Hub automatisch hinzugefügt werden.
    4. Wenn der Socket zuvor an den Hub gebunden war, geben Sie während des Countdowns in der Anwendung für 5 Sekunden mindestens 22 W (z. B. einen Wasserkocher oder ein Bügeleisen anschließen) an das Gerät und stoppen Sie dann die Last.

    Wichtig! Socket wird nicht an den Hub gebunden, wenn die intelligente Steckdose mit einem anderen Hub verbunden ist!

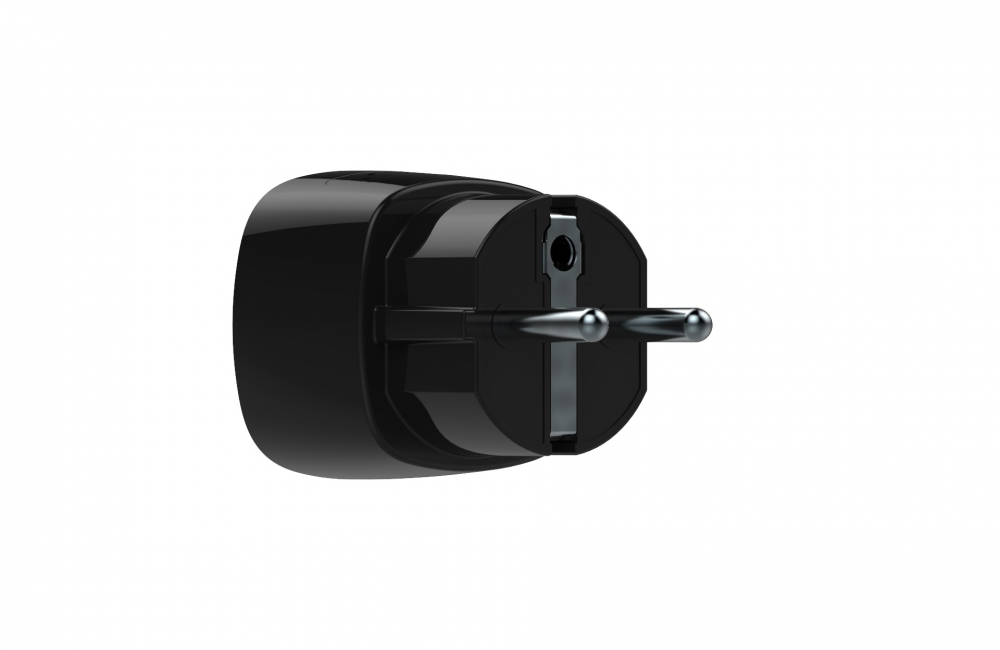

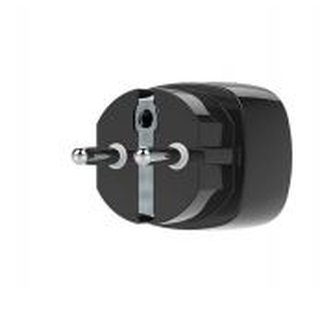

    Steckdose schwarz

    Um die Erkennung und Kopplung zu ermöglichen, muss sich das Gerät im Bereich des drahtlosen Hub-Netzwerks (auf einem geschützten Objekt) befinden.

    Wenn die Ajax Hub-Verbindung fehlschlägt, warten Sie 30 Sekunden und versuchen Sie, es erneut hinzuzufügen.

    Der an den Socket angeschlossene Hub wird in der Liste der Hub-Geräte in der App angezeigt. Die Aktualisierung der Gerätestatus in der Liste hängt von der Einstellung der Abfragezeit des Hubs ab, der Standardwert beträgt 36 Sekunden.

    Zustandsdiagramm

    Geräte → socket

    Parameter



    Wert



    Signalpegel



    Signalstärke zwischen Hub und Steckdose

    Verbindung



    Verbindungsstatus zwischen Socket und Hub

    Aktiv



    Steckdose Zustand (ein / aus)



    Spannung



    Aktueller Spannungspegel Socket



    Strom



    Strom Socket



    Leistungsaufnahme



    Momentaner Stromverbrauch in Watt







    Verbraucht Strom



    Die stromverbrauchende Vorrichtung ist an die Steckdose angeschlossen.



    Der Zähler wird zurückgesetzt, wenn die Stromversorgung verloren geht!



    Einsatz



    Version Firmware Relais



    Bezeichner



    Geräte - ID



    Steckdose

    Einstellung

    Geräte → socket → Einstellungen

    Einstellung



    Wert



    Das erste Feld



    Name der Steckdose, kann bearbeitet werden



    Zimmer



    Wählen Sie den virtuellen Raum aus, dem das Gerät zugeordnet ist

    Überstromschutz



    Wenn aktiv, wird die Stromversorgung abgeschaltet, wenn die Stromstärke 11 A überschritten wird, in der inaktiven Schwelle 16 A (oder 13A, wenn 5 Sekunden gehalten wird)



    Überspannungsschutz



    Wenn aktiv, wird die Stromversorgung ausgeschaltet, wenn die Spannung über

    184-253 V übersteigt



    Anzeige aktiviert



    Wenn eingeschaltet, die LED Rahmen Farbe zeigt die Last-Ebene









    Reaktion auf Bewaffnung / Entwaffnung



    Auswählen eines Szenarios für das Relais beim einstecken /entfernen

    • Ausschalten der Steckdose
    • Einschalten der Steckdose
    • Keine Aktion

    Socket kann sowohl auf Aktionen als auch auf Abweichungen separat reagieren.



    Reaktion auf den Nachtmodus



    Wenn aktiv, werden die Aktionen/ Entlassungsszenarien auch im Nachtmodus ausgeführt



    Signal Level Test



    Schaltet das Relais in den Testmodus des Signalpegels um



    Benutzerhandbuch



    Öffnet Benutzerhandbuch des Relais



    Gerät entfernen



    Deaktiviert das Gerät vom Hub und entfernt seine Einstellungen





    Socket color



    Anzeige

    Socket informiert über den Stromverbrauch der angeschlossenen Geräte über den LED-Rahmen.

    Bei einer Last von mehr als 3 kW (Violett) wird der Stromschutz ausgelöst.

    Belastungszustand



    Anzeige



    Keine Stromversorgung

    leuchtet nicht

    Socket ist ausgeschaltet

    Blau

    Socket ist eingeschaltet, keine Last

    Grün

    ~ 550 Watt

    Gelb

    ~ 1250 Watt

    Orange

    ~ 2000 Watt

    Rot

    ~ 2500 Watt

    Dunkel rosa

    ~ 3000 Watt

    Violett

    Eine oder mehrere Schutzmaßnahmen funktionieren

    leuchtet blass und die rote Farbe erlischt

    Hardwarefehler

    Schnelle rote Farbblitze



    Der genaue Leistungswert kann im Ajax Security System angezeigt werden.

    Leistungsprüfung

    Mit dem Ajax-Sicherheitssystem können Sie Tests durchführen, um die Integrität der angeschlossenen Geräte zu überprüfen. Die Tests beginnen nicht unverzüglich, aber nicht später als 36 Sekunden, wenn die Standardperiode der Geräteabfrage in den Hub-Einstellungen (Jeweller-Menü) festgelegt ist.

    Installation des Gerätes

    Berücksichtigen Sie bei der Auswahl der Position der Socket-Installation, die Entfernung des Geräts vom Hub und die Anwesenheit von Objekten, die den Durchgang des Funksignals verhindern.

    Installieren Sie das Gerät nicht in der Nähe von Magnetfeldern (Magnete, magnetisierte Objekte, kabellose Ladegeräte und so weiter) und in Räumen mit Temperatur und Feuchtigkeit, die außerhalb der zulässigen Grenzen liegen!

    Um die Qualität der Kommunikation mit dem Hub zu überprüfen, testen Sie mindestens eine Minute lang die Signalstärke in der Ajax Security System App.

    Der Socket ist so konzipiert, dass er an eine Steckdose des europäischen Typs (Schuko type F) angeschlossen werden kann.

    Wartung

    Das Gerät benötigt keine Wartung.

    Technische Daten

    Aktor



    Elektromagnetische Relais



    Lebensdauer

    Mindestens 200.000 Umschaltungen



    Spannung und Art der externen Stromversorgung



    230 V ±10%, 50 Hz



    Spannungsschutz für 230 V-Netze



    Gibt es, 184-253 In



    Maximaler Laststrom *



    11A (lang), 13A (bis zu 5 Sekunden)



    Schutz für maximalen Strom



    Vorhanden, 11 A bei eingeschaltetem Schutz, bis zu 13 A bei ausgeschaltetem Schutz



    Schutz bei maximaler Temperatur



    Vorhanden,  + 85°C. die Steckdose schaltet sich automatisch aus, wenn die Temperatur überschritten wird



    Schutzklasse gegen Stromschlag



    Klasse I (mit Erdungskontakt)



    Überwachung der Energieeinstellungen



    Vorhanden (Strom, Spannung, Stromverbrauch)



    Anzeige der Last

    vorhanden

    Ausgangsleistung * (Resistive Last bei 230 V)



    Bis zu 2,5 kW



    Durchschnittlicher Stromverbrauch des Gerätes im Standby-Modus



    Weniger als 1 Watt

    Frequenzbereich



    868,0-868,6 MHz oder 868,7-869,2 MHz, abhängig von der Verkaufsregion



    Maximale Leistung des Funksignals

    25 mW



    Modulation der Funkwellen



    GFSK



    Reichweite des Funksignals



    Bis zu 1000 m (ohne Hindernisse)



    Arbeitstemperaturbereich



    0°C bis + 64°C



    Arbeitsfeuchtigkeit



    bis zu 75%



    Schutzklasse



    IP20



    Abmessungen



    65,5 x 45 x 45 mm (mit Stecker)



    Gewicht



    58 g





    Dies ist der fortschrittlichste Adapter für eine Steckdose von denen, die heute existieren. Das Modul wird zwischen dem Elektrogerät und der Steckdose installiert und ermöglicht es Ihnen, das Ein - /Ausschalten Ihres Smartphones, Fernsteuerung von Tablet oder Computer. Mit diesem Gerät können Sie den Stromverbrauch von jedem einzelnen Gerät im Raum frei steuern. Die integrierte LED-Hintergrundbeleuchtung zeigt den Stromverbrauch an. Je mehr es sich Violett nähert, desto mehr Strom verbraucht Ihr Gerät.

    Für die Installation ist kein Elektriker oder spezielle Werkzeuge erforderlich. Nehmen Sie einfach das Gerät aus der Box, stecken Sie es in die Steckdose und schalten Sie den Fernseher, den Kühlschrank oder ein anderes Gerät ein. Alle Informationen über die Arbeit der angeschlossenen Technik, den Stromverbrauch der Geräte lädt Ajax Socket in die Mobile und Web-Anwendung. Die Steckdose wird sofort über das Jeweller Wireless − Protokoll mit einer Reichweite von 868.0-868.6 MHz an den zentralen Hub angeschlossen. Sie können manuell, nach Zeitplan oder einem bestimmten Szenario steuern. Beachten Sie, dass ein integriertes Überspannungs- und Überlastschutzsystem vorhanden ist. Zusammen mit dem Ajax Socket brauchen Sie sich keine Sorgen machen, dass die Steckdose bei längerer Grenzlast verschmort.
