ajax Steckdosensteuerung Socket weiss
Item num.: AR51-w-02
incl. 19,00 % VAT, free shipping
- Nach den Empfehlungen der Anleitung des Hubs installieren Sie die Ajax-App auf Ihrem Smartphone. Erstellen Sie ein Konto, fügen Sie die Hub-App hinzu und erstellen Sie mindestens einen Raum.
- Gehen Sie in die Ajax App.
- Schalten Sie den Hub ein und überprüfen Sie die Internetverbindung (über Ethernet-Kabel und/oder GSM-Netzwerk).
- Stellen Sie sicher, dass der Hub nicht geschützt ist und nicht aktualisiert wird, während Sie seinen Status in der mobilen App anschauen.
- Schließen Sie den Socket an die Steckdose an und warten Sie 30 Sekunden — der LED-Rahmen blinkt grün.
- Klicken Sie in der Ajax-App auf Gerät hinzufügen.
- Rufen Sie das Gerät auf, scannen Sie oder geben Sie den QR-Code manuell ein (dieser ist auf dem Gehäuse und der Verpackung platziert), wählen Sie den Platzierungsraum. Klicken Sie auf Hinzufügen-der Countdown beginnt.
- Das Gerät muss dem Hub automatisch hinzugefügt werden.
- Wenn der Socket zuvor an den Hub gebunden war, geben Sie während des Countdowns in der Anwendung für 5 Sekunden mindestens 22 W (z. B. einen Wasserkocher oder ein Bügeleisen anschließen) an das Gerät und stoppen Sie dann die Last.
- Ausschalten der Steckdose
- Einschalten der Steckdose
- Keine Aktion
ajax - Steckdosensteuerung Socket (weiss)
Kabellose regelbare Funk-Steckdose. Sie können mit dieser Steckdosen z.B. Stehlampen, Kafeemaschinen, Waschmaschinen bequem über App Steuern.

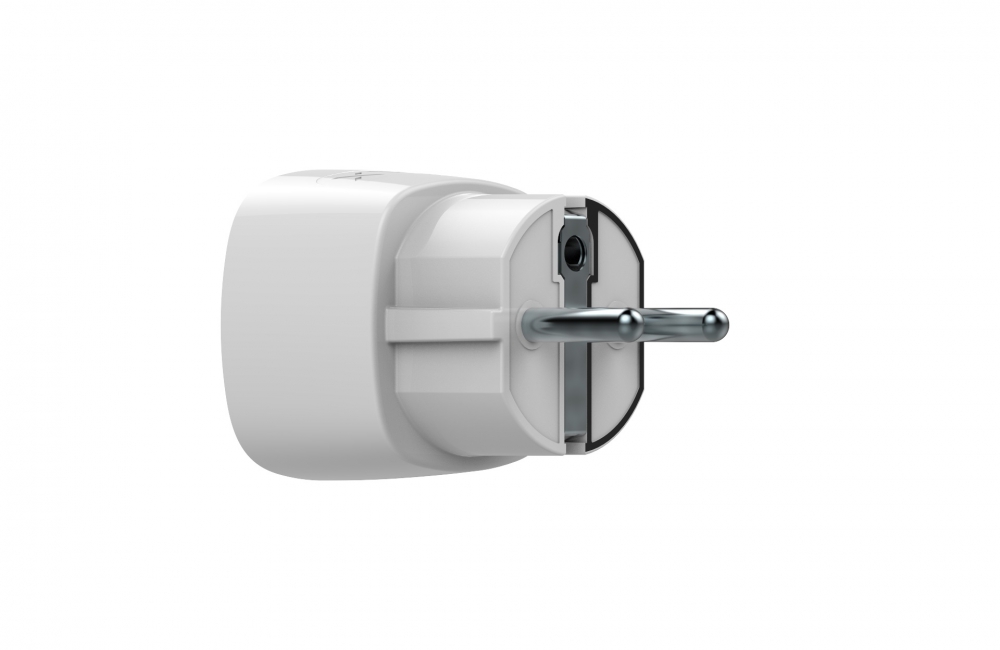

Socket - ist eine funkgesteuerte intelligente Steckdose mit Stromzähler in Form eines Adapters. Die Steckdose verfügt über einen europäischen Stecker (Schuko type F), der die Stromversorgung der Geräte steuert und für eine Last von bis zu 2,5 kW ausgelegt ist. Ausgestattet mit Überlastschutz, Energiezähler und Laststandsanzeige. Mit dem Ajax-Sicherheitssystem wird das Gerät über das geschützte Jeweller-Protokoll verbunden, die Kommunikationsreichweite beträgt bis zu 1000 Meter, wenn keine Hindernisse vorliegen.
Das Ajax-Sicherheitssystem ist autark, aber der Benutzer kann es mit einem Sicherheitsunternehmen verbinden.
Einrichtung von Szenarien über die Ajax-App
Funktionsprinzip von Socket
Socket aktiviert und deaktiviert die 230V-Stromversorgung nach Szenarien oder den Befehl des Sicherheitssystembenutzers über die Ajax Security System-Anwendung.
Der Socket ist mit einem Überspannungsschutz außerhalb des Bereichs von 184 – 253 V oder Überstrom von 11 A ausgestattet. In diesem Fall wird die Stromversorgung unterbrochen, wobei die Spannung und der Strom normalisiert werden.
Die maximale resistive Last beträgt 2,5 kW. Bei induktiver oder kapazitiver Last wird der maximale Schaltstrom bei 230 V AC auf 8 A reduziert!
Durch die Anwendung können Sie den Verbrauch von Elektrogeräten sehen, die über den Socket verbunden sind. Es gibt einen Zähler für den Energieverbrauch.
Anschließen des Gerätes an den Hub
Bevor Sie die Verbindung starten:
So verbinden Sie den Socket mit dem Hub:
Wichtig! Socket wird nicht an den Hub gebunden, wenn die intelligente Steckdose mit einem anderen Hub verbunden ist!
Um die Erkennung und Kopplung zu ermöglichen, muss sich das Gerät im Bereich des drahtlosen Hub-Netzwerks (auf einem geschützten Objekt) befinden.
Wenn die Ajax Hub-Verbindung fehlschlägt, warten Sie 30 Sekunden und versuchen Sie, es erneut hinzuzufügen.
Der an den Socket angeschlossene Hub wird in der Liste der Hub-Geräte in der App angezeigt. Die Aktualisierung der Gerätestatus in der Liste hängt von der Einstellung der Abfragezeit des Hubs ab, der Standardwert beträgt 36 Sekunden.
Zustandsdiagramm
Geräte → socket
Parameter
|
Wert
|
Signalpegel
|
Signalstärke zwischen Hub und Steckdose |
Verbindung
|
Verbindungsstatus zwischen Socket und Hub |
Aktiv
|
Steckdose Zustand (ein / aus)
|
Spannung
|
Aktueller Spannungspegel Socket
|
Strom
|
Strom Socket
|
Leistungsaufnahme
|
Momentaner Stromverbrauch in Watt
|
Verbraucht Strom
|
Die stromverbrauchende Vorrichtung ist an die Steckdose angeschlossen.
Der Zähler wird zurückgesetzt, wenn die Stromversorgung verloren geht!
|
Einsatz
|
Version Firmware Relais
|
Bezeichner
|
Geräte - ID
|
Einstellung
Geräte → socket → Einstellungen
Einstellung
|
Wert
|
Das erste Feld
|
Name der Steckdose, kann bearbeitet werden
|
Zimmer
|
Wählen Sie den virtuellen Raum aus, dem das Gerät zugeordnet ist |
Überstromschutz
|
Wenn aktiv, wird die Stromversorgung abgeschaltet, wenn die Stromstärke 11 A überschritten wird, in der inaktiven Schwelle 16 A (oder 13A, wenn 5 Sekunden gehalten wird)
|
Überspannungsschutz
|
Wenn aktiv, wird die Stromversorgung ausgeschaltet, wenn die Spannung über 184-253 V übersteigt
|
Anzeige aktiviert
|
Wenn eingeschaltet, die LED Rahmen Farbe zeigt die Last-Ebene
|
Reaktion auf Bewaffnung / Entwaffnung
|
Auswählen eines Szenarios für das Relais beim einstecken /entfernen Socket kann sowohl auf Aktionen als auch auf Abweichungen separat reagieren.
|
Reaktion auf den Nachtmodus
|
Wenn aktiv, werden die Aktionen/ Entlassungsszenarien auch im Nachtmodus ausgeführt
|
Signal Level Test
|
Schaltet das Relais in den Testmodus des Signalpegels um
|
Benutzerhandbuch
|
Öffnet Benutzerhandbuch des Relais
|
Gerät entfernen
|
Deaktiviert das Gerät vom Hub und entfernt seine Einstellungen
|
Anzeige
Socket informiert über den Stromverbrauch der angeschlossenen Geräte über den LED-Rahmen.
Bei einer Last von mehr als 3 kW (Violett) wird der Stromschutz ausgelöst.
Belastungszustand
|
Anzeige
|
Keine Stromversorgung |
leuchtet nicht |
Socket ist ausgeschaltet |
Blau |
Socket ist eingeschaltet, keine Last |
Grün |
~ 550 Watt |
Gelb |
~ 1250 Watt |
Orange |
~ 2000 Watt |
Rot |
~ 2500 Watt |
Dunkel rosa |
~ 3000 Watt |
Violett |
Eine oder mehrere Schutzmaßnahmen funktionieren |
leuchtet blass und die rote Farbe erlischt |
Hardwarefehler |
Schnelle rote Farbblitze |
Der genaue Leistungswert kann im Ajax Security System angezeigt werden.
Leistungsprüfung
Mit dem Ajax-Sicherheitssystem können Sie Tests durchführen, um die Integrität der angeschlossenen Geräte zu überprüfen. Die Tests beginnen nicht unverzüglich, aber nicht später als 36 Sekunden, wenn die Standardperiode der Geräteabfrage in den Hub-Einstellungen (Jeweller-Menü) festgelegt ist.
Installation des Gerätes
Berücksichtigen Sie bei der Auswahl der Position der Socket-Installation, die Entfernung des Geräts vom Hub und die Anwesenheit von Objekten, die den Durchgang des Funksignals verhindern.
Installieren Sie das Gerät nicht in der Nähe von Magnetfeldern (Magnete, magnetisierte Objekte, kabellose Ladegeräte und so weiter) und in Räumen mit Temperatur und Feuchtigkeit, die außerhalb der zulässigen Grenzen liegen!
Um die Qualität der Kommunikation mit dem Hub zu überprüfen, testen Sie mindestens eine Minute lang die Signalstärke in der Ajax Security System App.
Der Socket ist so konzipiert, dass er an eine Steckdose des europäischen Typs (Schuko type F) angeschlossen werden kann.
Wartung
Das Gerät benötigt keine Wartung.
Technische Daten
Aktor
|
Elektromagnetische Relais
|
Lebensdauer |
Mindestens 200.000 Umschaltungen
|
Spannung und Art der externen Stromversorgung
|
230 V ±10%, 50 Hz
|
Spannungsschutz für 230 V-Netze
|
Gibt es, 184-253 In
|
Maximaler Laststrom *
|
11A (lang), 13A (bis zu 5 Sekunden)
|
Schutz für maximalen Strom
|
Vorhanden, 11 A bei eingeschaltetem Schutz, bis zu 13 A bei ausgeschaltetem Schutz
|
Schutz bei maximaler Temperatur
|
Vorhanden, + 85°C. die Steckdose schaltet sich automatisch aus, wenn die Temperatur überschritten wird
|
Schutzklasse gegen Stromschlag
|
Klasse I (mit Erdungskontakt)
|
Überwachung der Energieeinstellungen
|
Vorhanden (Strom, Spannung, Stromverbrauch)
|
Anzeige der Last |
vorhanden |
Ausgangsleistung * (Resistive Last bei 230 V)
|
Bis zu 2,5 kW
|
Durchschnittlicher Stromverbrauch des Gerätes im Standby-Modus
|
Weniger als 1 Watt |
Frequenzbereich
|
868,0-868,6 MHz oder 868,7-869,2 MHz, abhängig von der Verkaufsregion
|
Maximale Leistung des Funksignals |
25 mW
|
Modulation der Funkwellen
|
GFSK
|
Reichweite des Funksignals
|
Bis zu 1000 m (ohne Hindernisse)
|
Arbeitstemperaturbereich
|
0°C bis + 64°C
|
Arbeitsfeuchtigkeit
|
bis zu 75%
|
Schutzklasse
|
IP20
|
Abmessungen
|
65,5 x 45 x 45 mm (mit Stecker)
|
Gewicht
|
58 g
|
Dies ist der fortschrittlichste Adapter für eine Steckdose von denen, die heute existieren. Das Modul wird zwischen dem Elektrogerät und der Steckdose installiert und ermöglicht es Ihnen, das Ein - /Ausschalten Ihres Smartphones, Fernsteuerung von Tablet oder Computer. Mit diesem Gerät können Sie den Stromverbrauch von jedem einzelnen Gerät im Raum frei steuern. Die integrierte LED-Hintergrundbeleuchtung zeigt den Stromverbrauch an. Je mehr es sich Violett nähert, desto mehr Strom verbraucht Ihr Gerät.
Für die Installation ist kein Elektriker oder spezielle Werkzeuge erforderlich. Nehmen Sie einfach das Gerät aus der Box, stecken Sie es in die Steckdose und schalten Sie den Fernseher, den Kühlschrank oder ein anderes Gerät ein. Alle Informationen über die Arbeit der angeschlossenen Technik, den Stromverbrauch der Geräte lädt Ajax Socket in die Mobile und Web-Anwendung. Die Steckdose wird sofort über das Jeweller Wireless − Protokoll mit einer Reichweite von 868.0-868.6 MHz an den zentralen Hub angeschlossen. Sie können manuell, nach Zeitplan oder einem bestimmten Szenario steuern. Beachten Sie, dass ein integriertes Überspannungs- und Überlastschutzsystem vorhanden ist. Zusammen mit dem Ajax Socket brauchen Sie sich keine Sorgen machen, dass die Steckdose bei längerer Grenzlast verschmort.
