Das Ajax-Sicherheitssystem umfasst Sensoren mit Meldern für Glasbruch, Öffnung, Schock und Neigung, Rauch, Temperatur und CO, Überschwemmungen. Dies reicht für die meisten Szenarien aus, um Räume vor Raub, Feuer und Wasser zu schützen. Und wenn es notwendig ist, den Straßenschutz zu sichern oder fehlende Sensoren in unserer Modellreihe zu verwenden, ist das Transmitter - Integrationsmodul nützlich.

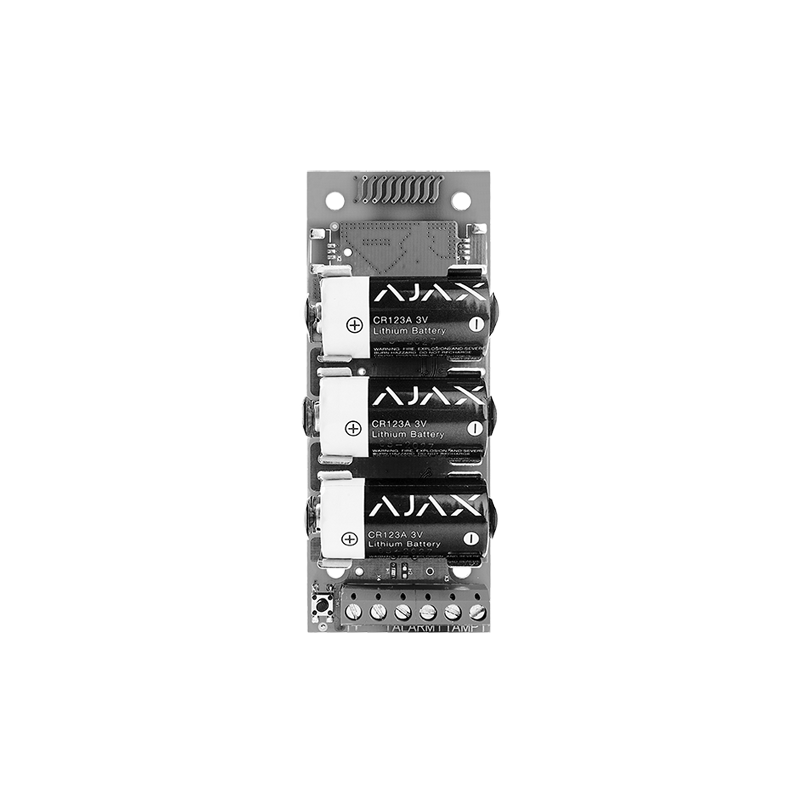

Ajax Transmitter ist ein drahtloses Modul für den Anschluss von Geräten von Drittanbietern mit drahtgebundenen Ausgängen an das Ajax-Sicherheitssystem. Das Modul verfügt über Alarm - und Tamper - Eingänge (NC - und HP-Kontakte werden unterstützt), es gibt einen 3,3-V-Stromausgang für externe Sensoren.

Mit dem Transmitter können Sie das Ajax-Sicherheitssystem anschließen:

Bewegungssensor

Gas-Sensor

Blindsensor

Sensor Umkreis

Sensor Wasser

Glasbruchmelder

Temperaturfühler

Vibrationssensor

drahtgebundener Reedkontakt

Alarmknopf

Sabotagemelder

Alle anderen Sensoren und Geräte mit NC/NR (NC / NO) Pins.

Eigenschaften von Transmitter

Verwandelt Sensoren von Drittanbietern in vollwertige Ajax-Geräte.

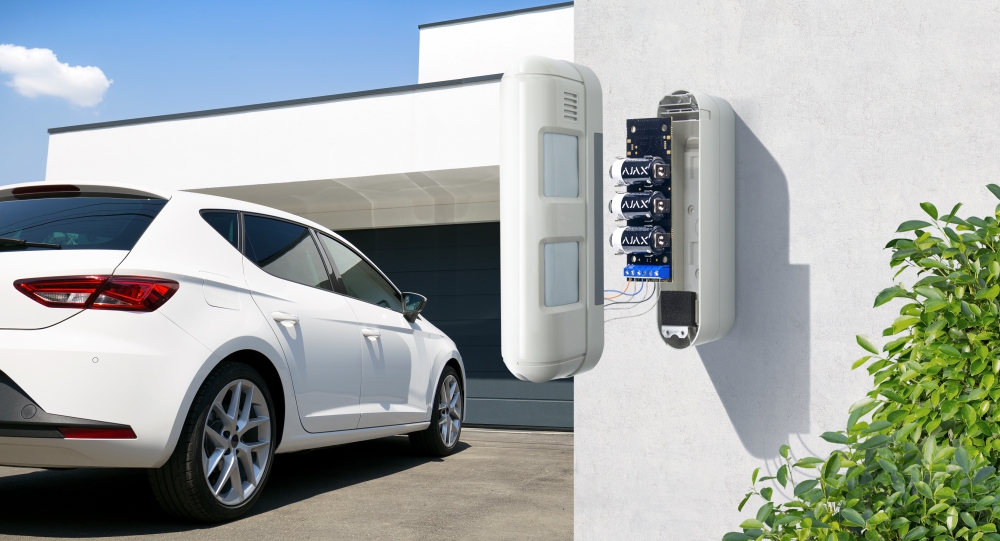

Kann im Sensorgehäuse platziert werden.

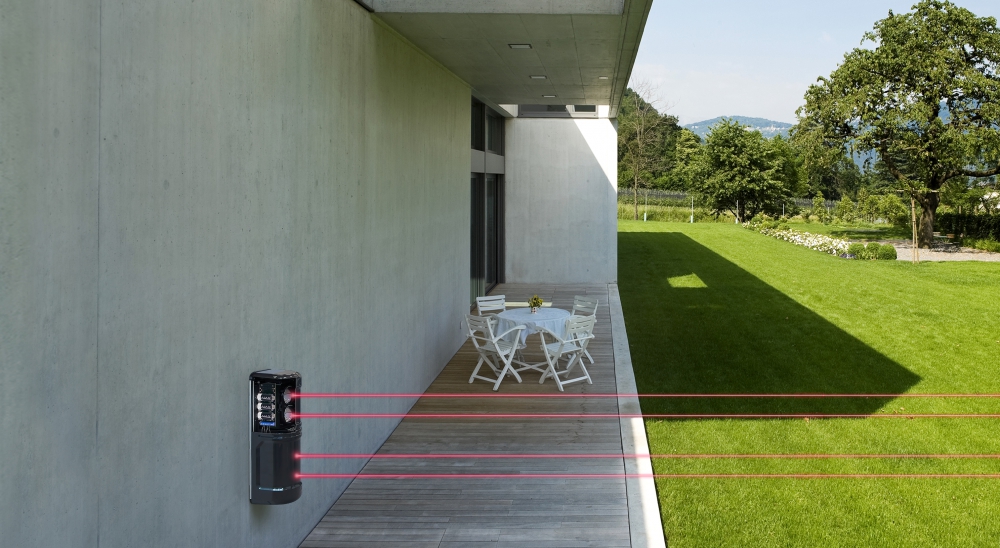

Kann sowohl im Innen-als auch im Außenbereich (im Straßensensor oder in der luftdichten Box) installiert werden.

Gibt eine Stromversorgung für das angeschlossene Gerät (3,3 V Stromversorgung).

Ausgestattet mit einem Beschleunigungsmesser, der den Alarm erhöht, wenn das Modul bewegt wird.

Arbeitet bei einer Temperatur von + 50°C bis -25°C und einer Luftfeuchtigkeit von bis zu 90% ohne Kondensation.

Der Transmitter funktioniert nur mit Ajax Hub. Das Gerät funktioniert nicht mit ocBridge Plus oder uartBridge!

Verbindung des Sensors mit dem Transmitter

Zuordnung von Klemmen

Stromversorgung - Stromausgang in 3,3 V für externen Sensor.

Alarm - alarmklemmen, mit denen die NZ/NR-Zonen des externen Sensors verbunden sind.

Tamper - Tamperzonen, mit denen die Tamper-Ausgänge des externen Sensors verbunden sind.

Wie verbindet man einen Transmitter mit einem Ajax Hub

1. Klicken Sie in der Ajax Mobile App auf Gerät Hinzufügen:

2. Rufen Sie das Gerät auf, scannen Sie oder geben Sie den QR-Code manuell ein (auf dem Gehäuse und der Verpackung platziert ist), wählen Sie den Placement Raum. Klicken Sie auf Hinzufügen - der Countdown beginnt:

3. Schalten Sie den Transmitter mit der Taste am Gehäuse ein:

Einstellungen und Status des Transmitter-Moduls

Sie können den Transmitter-Status und den externen Draht-Sensorstatus jederzeit in der mobilen Anwendung anschauen, indem Sie Transmitter in der Geräteliste auswählen.

Zustandsdiagramm

Geräte → Transmitter
